Признаки растяжения цепи грм ситроен

Всем доброго времени суток! Как вы уже догадались, сегодня я расскажу о том, когда менять цепь ГРМ, что это вообще такое и какие существуют признаки износа или неисправностей этого узла.

Наверняка вам известно о таком устройстве как ГРМ, то есть газораспределительный механизм. На примере Рено Логан уже как-то шла речь о замене ремня ГРМ. Но помимо ременного механизма, здесь также могут использоваться цепные виды привода.

В рамках сегодняшнего материала мы поговорим с вами о том, что такое приводная цепь, как определить износ этого узла и в каких ситуациях требуется замена. Знание теории имеет огромное значение в вопросах самостоятельной диагностики и обслуживания. Никто не заставляет вас своими руками менять цепь, поскольку всегда можно обратиться к специалистам.

Немного теории

Цепные приводы осуществляют передачу вращательного усилия со стороны коленвала на распредвал, который располагается в ГБЦ двигателей верхнеклапанного типа.

Цепи делятся на 2 категории. Они могут быть зубчатыми и роликовыми. Роликовые механизмы, в отличие от зубчатых, не получили столь широкого распространения. Потому именно зубчатые системы чаще всего встречаются на автомобилях с ГРМ, в составе которых находится именно цепной привод. Зубчатые узлы отличаются высокой плавностью хода, они достаточно надежные, издают незначительный уровень шума в процессе работы ДВС. По своим характеристикам использование зубчатых цепей во многом приближает их к ременным приводам. О том, какой из них лучше, можно спорить бесконечно. Но на этом зацикливаться сегодня не будем.

Цепь натягивается за счет работы гидронатяжителей, в качестве рабочей жидкости для которых используется моторное масло. Лубрикант подается через систему смазки мотора.

В зависимости от числа распредвалов, то есть распределительных валов, отличается и количество натяжителей. На автомобилях встречается от 1 до 3 единиц.

Продолжительность службы цепи напрямую зависит от того, из чего выполнен элемент, насколько он качественный и какая степень эффективности проводимой термообработки. Аналогичные требования предъявляют к звездочкам газораспределительного механизма, поскольку они постоянно функционируют вместе с цепью. Не стоит забывать о влиянии на состояние узла работоспособности смазочной системы двигателя, качества самого масла и своевременная замена жидкости. На практике, когда деталь выполнена из высококачественных материалов, а в рамках обслуживания выполнялось правильное натяжение, плюс вовремя вводилась смазка, то замена цепи может потребоваться тогда же, когда и замена самого мотора.

То есть вы понимаете, что растянутая цепь не может долго и эффективно функционировать. Желая продлить срок службы этому узлу, изначально берите качественную цепь, правильно настраивайте ее натяжение и обильно смазывайте привод с помощью высококачественного масла.

Зачем требуется замена

Вполне закономерный вопрос, который задают многие. Ведь если цепь такая надежная и долговечная, а при условии правильной эксплуатации работает так же долго, как и двигатель, почему так часто интересуются заменой цепи.

Работа ГРМ напрямую зависит от состояния, степени износа и качества цепи. При работе мотора механизм также активно работает, причем под большими нагрузками. А в таком режиме ни один элемент вечно служить не сможет. Начинается процесс постепенного износа. Если на цепи сломается хотя бы один зубец, будет происходить проскальзывание. Даже оно одно может повлечь за собой череду неисправностей и полный выход из строя узла. Как показывает практика, при обрывах цепи появляются проблемы с клапанами двигателя, которые подлежат в итоге замене. Если это дизельный мотор, тогда есть риск поломки распредвала. В этой ситуации нужно менять не только цепь, но также распределительный вал, клапана и прокладку головки блока.

Если несвоевременно поменять цепь, последствия могут оказаться крайне серьезными, а на их устранение придется потратить внушительную сумму денег.

В связи с этим рекомендуется своевременно проводить диагностику. Заметив признаки износа, цепь обязательно меняют. Кстати, если покупаете подержанную машину, обязательно изучайте состояние цепного привода. Элемент не самый дешевый, а потому затраты на приведение авто в порядок существенно увеличатся.

Как определяется износ

Теперь поговорим непосредственно о том, как понять или как узнать, что узел в лице цепи ГРМ износился, и его требуется заменить. Диагностика и понимание признаков износа убережет вас от дорогостоящего ремонта.

Подобные проблемы могут случиться на любой машине, будь то:

Фольксваген Поло Седан 1.6;
Киа Спортейдж;
Фольксваген Тигуан;
Киа Рио;
Шкода Йети 1.2;
Хендай Солярис;
Хендай Элантра;
Киа Спектра;
Фольксваген Джетта и пр.

Но если заглянуть в регламент техобслуживания и эксплуатации некоторых автомобилей, вы, к своему удивлению, обнаружите, что на многих машинах завод вообще не предусматривает замену цепи в течение всего эксплуатационного периода.

То есть замена не проводится через определенный интервал. Но такое возможно лишь при идеальных условиях эксплуатации, достичь которые практически нереально.

Бывалые автомобилисты советуют менять цепь примерно через каждые 100 тысяч километров. Это нормальный ресурс для качественной детали.

Но правильнее всего отталкиваться от характерных признаков, указывающих на износ. А именно:

При пуске двигателя или на холостых оборотах мотор работает грубо и появляется прерывистость;
Со стороны мотора идут странные звуки. Причем отчетливее всего их слышно на холостых при низком давлении масла. Стук характерно металлический;
В ходе диагностики отмечается сильный выход цепных натяжителей, а также характерные признаки износа зубьев звездочки.

Но это далеко не все, что вам нужно знать.

Полезные сведения о замене и состоянии цепи

Простым, но в то же время эффективным способом проверки состояния цепи ГРМ, считается компьютерная диагностика. Но для этого потребуется посетить автосервис, имеющий в своем распоряжении соответствующее оборудование.

Учтите, что двигатель и ГРМ работают под постоянной нагрузкой, при сильных оборотах и вибрации. Это способствует сильному натяжению цепи, что может привести к последующему разрушению узла.

Металлический стук свидетельствует о том, что цепь уже растянулась, либо начались проскоки. Даже один такой признак ярко свидетельствует о том, что узел требуется менять. Также на цепь стоит обратить внимание, если:

температура двигателя без явных причин растет;
стучат клапана;
появляются странные и непонятные металлические звуки;
из выхлопной трубы валит густой дым;
ощущается падение мощности;
машина движется словно рывками;
растет расход топлива и пр.

На многих современных авто, где используется цепной привод ГРМ, устанавливается специальный индикатор. С его помощью автомобилист может вовремя заменить ошибки, связанные с работой газораспределительного механизма. Если индикатор есть, и он сработал, тогда стоит приступать к замене. В случае растягивания начнутся перескакивания, и это выльется в порчу ГБЦ. В лучшем случае можно обойтись заменой прокладки ГБЦ и сменой погнутых клапанов. В худшем, замене будет подлежать весь блок цилиндров.

Если вам есть, чем дополнить, либо хотите задать вопрос по теме, пишите в комментариях.

У меня на этом все. Всем спасибо за внимание! Подписывайтесь и рассказывайте о нашем сайте своим друзьям!

Источник

Соплатформенные Citroen C4 первого поколения и Peugeot 307, которые появились в 2004 году, оказались очень удачными машинами и отлично продавались в России. Во многом — благодаря неприхотливым моторам. Но с рестайлингом 2008 года в гамме появился передовой по тем временам двигатель EP6, разработанный совместно с BMW.

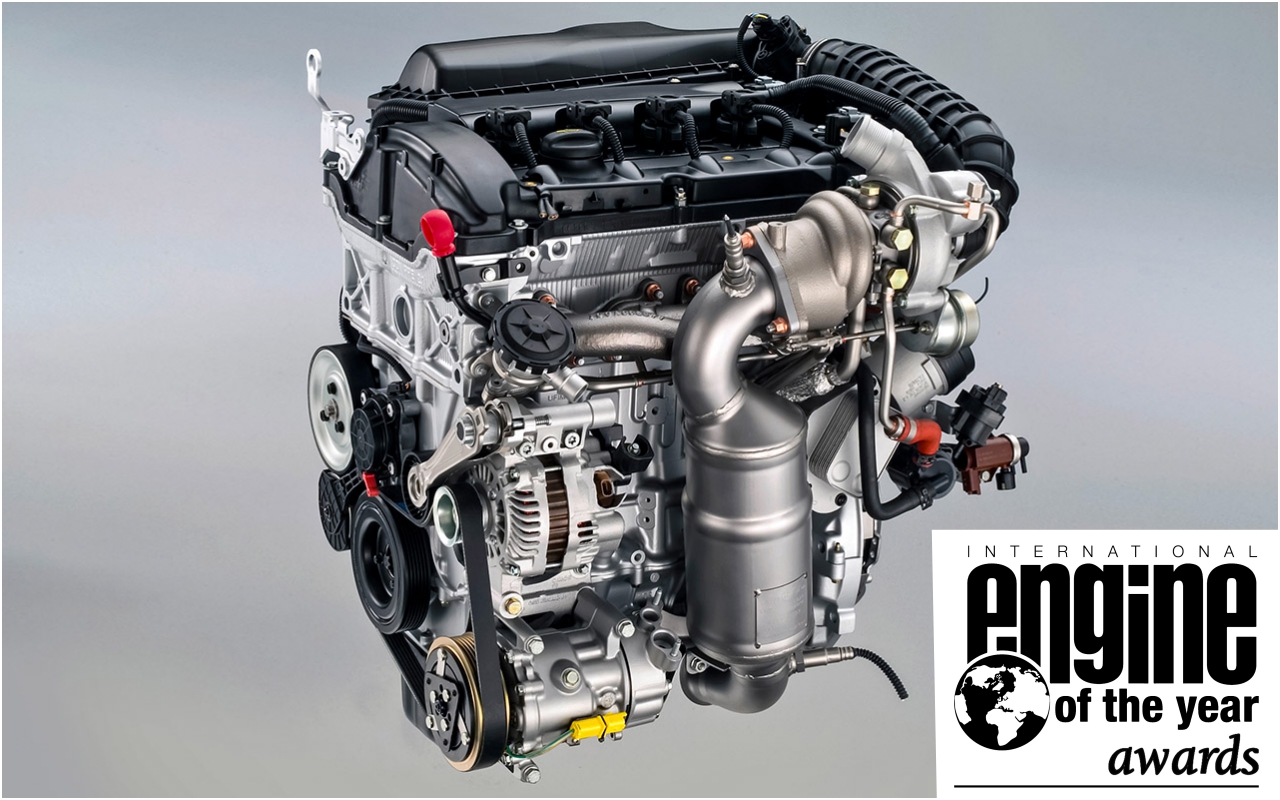

Двигатель EP6 — восьмикратный победитель (с 2007 по 2014 год) международного конкурса International Engine Of The Year Awards в номинации «1,4–1,8 литра». Высокотехнологичность мотора заключалась в непосредственном впрыске, системе бездроссельного регулирования Valvetronic от BMW и использовании Twin-Scroll-турбин с одной улиткой и двумя разноразмерными крыльчатками. Всё это обеспечило высоченный КПД и экономичность. На новых BMW и Mini этот мотор уже не увидишь, а вот покупателям автомобилей Citroen, Peugeot или Opel Grandland X он может встретиться.

На вторичном рынке распространены турбоверсии THP (150 и 156 л.с.), а также атмосферный VTi (120 л.с.).

Материалы по теме

На волне доверия к французским маркам многие впоследствии пересели на Peugeot 308 и Citroen C4 второй генерации, в моторной линейке которых уже главенствовал EP6. И он подпортил репутацию французского концерна, так как имел массу конструктивных недостатков, часто приводивших к серьезным поломкам и дорогостоящему ремонту. Не в восторге от мотора были и владельцы автомобилей других марок, на которые он устанавливался, в том числе BMW первой серии (116i, 118i), Mini One/Cooper и других.

Первые версии мотора EP6 вживую уже сложно встретить, поэтому поговорим о периоде с 2011 года — тогда двигатель существенно модернизировали, заточив под эконормы Евро‑5. Но надежнее он при этом не стал. Родовых болячек две: образование нагара на клапанах и растяжение цепи ГРМ.

Двигатель EP6 — восьмикратный победитель (с 2007 по 2014 год) международного конкурса International Engine Of The Year Awards в номинации «1,4–1,8 литра».

По принципу русской печки

Материалы по теме

Нагар возникал преимущественно из-за несоответствия фаз газораспределения, основной причиной которого и было растяжение цепи ГРМ. Растяжение приводило к смещению угла впускного распредвала и, как следствие, обратному выбросу продуктов горения во «впуск». В итоге впускные клапаны обрастали нагаром. При этом росла температура самих клапанов, что только усугубляло ситуацию.

Любой мотор с непосредственным впрыском по принципу работы напоминает русскую печку: горит внизу, а чистить приходится наверху — трубу. Так и с EP6. Форсунка льет топливо непосредственно в камеру сгорания, минуя клапаны (в отличие от впрыска других типов). Именно поэтому очистка клапанов моющими присадками неэффективна — ничего, кроме топливоподающей трубы, ими очистить не получится.

Выпадение сёдел клапанов из-за нарушения терморежима внутри цилиндра характерно в основном для атмосферной версии мотора.

Основная причина повышенного расхода масла: неисправности в системе вентиляции картерных газов. Ее клапан (на фото клапанная крышка атмосферной версии) замене не подлежит, менять придется клапанную крышку целиком.

Материалы по теме

Очистка клапанов производится с полным демонтажом головки блока (хотя возможен вариант и без ее снятия, если конфигурация моторного отсека позволяет). При этом снимают впускной трубопровод и выпускной коллектор. Затем специальной жидкостью с гранулами при помощи пневмопистолета и пистолета, подающего эту жидкость, удаляют нагар. Такой способ очистки допускает производитель. При этом сервисмены (и официальные, и те, что обслуживают постгарантийные машины с большим пробегом) сходятся во мнении о том, что единственный достаточно эффективный способ избавиться от нагара — демонтаж головки и механическая чистка. Надо ли говорить, что такая процедура не из дешевых?

Впрочем, всё это борьба со следствием. А каковы причины?

На моторном заводе в Дуврене, что на севере Франции, начали решать проблему образования нагара с изменения технологического процесса сборки. С 2012 года коленвал стали устанавливать с расчетом на начальное растяжение цепи ГРМ, которое происходит на первых 8000–10 000 км. После этого пробега коленвал занимал условно правильное положение.

Кроме того, начиная с серий EP6 CDT M и EP6 CDT MD (это версии мотора под Евро‑5, созданные в 2013 году для рынков со сложными условиями эксплуатации, включая Россию) мотор дефорсировали (среди прочего изменили степень сжатия с 10,5 до 9,5), снизив мощность до 150 л.с., и подкорректировали углы опережения зажигания. Это дало положительный эффект при работе на некачественном бензине.

В российском представительстве Citroen уверяют, что проблема нагара на клапанах у моторов EP6 FDT современной линейки, соответствующих эконормам Евро‑6, полностью решена: с 2016 года в гарантийный период ни разу не приходилось чистить клапаны.

МНЕНИE ЭКСПЕРТА

Юрий Щетинин, эксперт фирмы «СитроенСервис»

— Важно заправлять машину качественным бензином, на проверенных заправках. Менять масло следует не реже чем каждые 10 000 км на атмосферных двигателях и каждые 7500 км на турбомоторах. Чем больше пробег, тем меньше должен быть интервал замены масла. И в межсервисный интервал нельзя забывать про машину: следите за уровнем масла в двигателе. Не помешает также осматривать двигатель — нет ли течей масла.

У моторов EP6 надежная поршневая группа, поэтому без капитального ремонта (то есть без вмешательства в поршневую), но с регулярными ревизиями ГБЦ такие двигатели способны отработать до 500 000 км.

И такие машины у нас обслуживаются. Причем как с турбомоторами, так и с атмосферниками. Но обычно терпение у владельцев заканчивается раньше, и они продают автомобиль.

Атмосферную версию EP6 я назвал бы более надежной, несмотря на то что у нее есть свои проблемы. Парадокс EP6: чем чаще и дольше вы его эксплуатируете, тем дольше он служит, а если поездки редкие и короткие, то вероятность возникновения неисправностей возрастает.

Первые двигатели EP6 оказались конструктивно сырыми и неприспособленными к нашим условиям эксплуатации. А вот обращений владельцев машин с новым мотором (Евро‑6) пока было мало, причем всё сводилось к обычным работам в рамках ТО.

Сколько можно тянуть?

Почему бы не заменить однорядную цепь привода ГРМ более прочной двухрядной? Это можно было сделать давным-давно и тем самым решить проблему. Или отсрочить ее проявления?

По статистике, цепь ГРМ на турбомоторах EP6, выпущенных до 2016 года, редко дохаживает до 100 000 км. Первые признаки растяжения появляются обычно при пробегах около 60 000 км. Официальная версия такова: крутящий момент на коленвалу большой, при этом на впускном распредвалу установлен ТНВД, а выпускной «нагружен» вакуумным насосом; при резких ускорениях на цепь приходится высокая нагрузка, из-за чего она и растягивается. Вывод: налицо конструктивный просчет.

На холостых оборотах ТНВД редакционного Ситроена С4 обеспечивает давление около 40 бар, при пиковых нагрузках — до 120 бар. А поскольку приводится он напрямую от шестерни впускного распредвала, нарушение работы привода ГРМ для него фатально. Этот продержался 87 000 км.

Кроме того, при значительном вытягивании цепи в приводе ГРМ возникали демпферные удары. Они передавались на ТНВД, имеющий механический привод от впускного распредвала, и выводили его из строя.

Избавиться от проблем привода ГРМ помог комплекс мер. Во‑первых, цепь ГРМ модернизировали семь раз. В каждом случае производитель старался упрочнить ее конструкцию (в первую очередь — оси, соединяющие звенья). Инженеры меняли как материалы элементов, так и процесс термообработки.

Ремкомплект цепи ГРМ обойдется в 13 800 рублей. Работа — 7500 рублей. Допустимое растяжение цепи ГРМ — 68 мм. Именно столько способен компенсировать натяжитель. На фото внизу две цепи: новая и растянутая.

Материалы по теме

Во‑вторых, скорректировали форму верхнего успокоителя, расположенного между шестернями распредвалов. Раньше кронштейн успокоителя изготавливали из алюминия, а потому при серьезном растяжении цепи его выламывало. Теперь он стальной, более прочный. Кроме того, изменили конструкцию ТНВД. Предыдущий насос был двухплунжерный, с приводом от качающейся шайбы (по принципу работы напоминает компрессор кондиционера), сейчас применен одноплунжерный насос с приводом от кулачка, как на дизельных двигателях. Такие топливные насосы куда надежнее.

Большинство случаев гарантийного ремонта в последнее время было связано не столько с растяжением цепи, сколько с ее шумом при пуске. Причина коренилась в гидравлическом натяжителе цепи. При длительной стоянке автомобиля из него уходило масло, и первое время сразу после пуска двигателя натяжение было недостаточным. Натяжитель модернизировали, и неисправность осталась в прошлом. Все эти доработки перенесли и на моторы под Евро‑6.

Редакционный Citroen C4 вытянул за 100 000 км с небольшим около 300 000 рублей на обслуживание и ремонт: дважды меняли цепь ГРМ, модули зажигания, ТНВД, маслосъемные колпачки и много чего еще. Дороговато обходится бюджетный седан.

Маслосъемные колпачки модернизировали в конце 2016 года: применили более эластичный материал.

Куда уходит масло?

Новые моторы снабжены удобным измерительным щупом с насадкой, на которой хорошо виден уровень масла. Раньше щуп был неинформативным.

Известны случаи, когда владельцы в межсервисный интервал (сейчас по регламенту масло меняют каждые 10 000 км) подливали больше, чем вмещает масляная система двигателя. Обычно причиной проблем становится клапанная крышка, где расположен клапан вентиляции картерных газов. Если он неисправен (например, забит масляными отложениями), в двигателе возникает избыточное давление, и первое, что продавливается, - прокладка клапанной крышки и сальники коленвала. Через них подтекает масло. Замена клапана производителем не предусмотрена, он предписывает только замену клапанной крышки в сборе. Сэкономить помогут ремкомплекты для клапанных крышек атмосферных версий — они есть в продаже.

Часто возникали течи масла (отпотевания) через крышку головки — со стороны ГРМ. Обращения по поводу этого дефекта прекратились с рестайлингом 2017 года, когда крышку модернизировали. Случалась и течь масла через уплотнитель кронштейна масляного фильтра. Неисправность устранили, заменив материал прокладки в 2015 году. С тех пор этот дефект исчез из гарантийной статистики. А еще подтекала трубка подачи масла на турбокомпрессор. Трубку модернизировали в 2016 году — изменили технологию завальцовки штуцеров. Для снижения вероятности коксования масла в трубке (она расположена близко к выпуску) ее оснастили термоизоляцией и дополнительным термоэкраном штуцера.

Материалы по теме

При отсутствии внешних течей у повышенного расхода масла может быть две причины. Первая — маслосъемные колпачки. Последний раз их модернизировали в конце 2016 года: применили более эластичный материал. Колпачки прежней конструкции при холодном пуске могли пропускать масло до тех пор, пока двигатель не прогреется.

Вторая причина кроется в конструкции поршневой группы. Она тоже значительно изменилась при переходе на Евро‑6. В частности, разработчики подобрали иной материал для второго компрессионного кольца.

Каков же нормальный расход масла? Вопрос сложный, ведь расход сильно зависит от состояния двигателя, пробега, качества обслуживания, состава масла и манеры вождения. Многие производители придерживаются нормы 2 л/10 000 км. Если приходится лить больше, имеет смысл съездить на диагностику.

МНЕНИЕ ЭКСПЕРТА

Михаил Ерцев, операционный директор в розничной сети автомобилей с пробегом Automama

— Мы определяем ликвидность каждой модели и ее модификации, опираясь на продолжительность продажи по рекомендованной рыночной цене. Такой подход позволяет избавиться от устойчивых стереотипов, не соответствующих реальным рыночным условиям. EP6 устанавливали на разные по идеологии автомобили, и его влияние на конечную ликвидность конкретной модели минимально. Например, ликвидность Peugeot 308 с этим мотором мы оцениваем как среднюю, а Mini Cooper — как низкую.

Мы формируем ассортимент, исходя из спроса на рынке, и предлагаем не просто проверенные машины с пробегом, но и наиболее беспроблемные с точки зрения дальнейшей эксплуатации. В случае с турбированной модификацией EP6 на автомобилях Peugeot и Citroen стереотип и мнение рынка сходятся: доля 150‑сильных машин — около 10%. Поэтому сейчас таких у нас в продаже нет. А вот покупатели BMW или Mini меньше обращают внимание на наличие этого мотора.

Другие проблемы

Прочие неисправности возникали по большей части из-за проблем с качеством у поставщиков. К примеру, «трещал» клапан сброса избыточного давления турбонаддува, подтекал температурный датчик термостата. Оба дефекта устранили в 2013 году: поставщики улучшили качество продукции. Насос системы охлаждения перестал быть проблемным в 2014 году, когда его корпус стал алюминиевым.

Водяной насос с алюминиевым корпусом сменил прежний, с пластиковым, который коробился при перепаде температур.

Материалы по теме

А еще старые модификации мотора для Европы (EP6DT) из соображений экономии лишили масляного теплообменника. Они были очень термонагружены и часто «звенели», то есть страдали детонацией (ошибка P1385), - в итоге это приводило к потере мощности. Конструкцию изменили в 2013 году и даже провели отзывную кампанию. У мотора EP6 современной линейки теплообменник установлен на кронштейне масляного фильтра.

* * *

Производитель уверяет, что устранил бóльшую часть детских болезней мотора EP6 в процессе его доработки под эконормы Евро‑6. Обращения владельцев в гарантийный период существенно сократились. А что после гарантии? Статистики, позволяющей делать какие-либо выводы, пока недостаточно, но, судя по немногим машинам, отмахавшим больше 100 000 км, надежность двигателя действительно выросла.

Можно ли приобретать машину с мотором EP6 с турбонаддувом? Новую — пожалуй, да. С пробегом — при условии должного технического обслуживания и повышенного внимания к системе привода ГРМ. И обязательно сделайте перед покупкой диагностику в официальном или специализированном сервисе. Только там знают все особенности капризного Принца. В случае ремонта неисправные узлы и детали будут заменять новыми, модернизированной конструкции, и это большой плюс. Но главное, что траты на ремонт в большинстве случаев вполне приемлемые. Не зря же в клубные сервисы Peugeot-Citroen обращаются владельцы автомобилей Mini и BMW: запчасти такие же, а ремонт в итоге обходится в полтора-два раза дешевле.

НАШ ОПЫТ

Peugeot 3008

На моем Peugeot 3008 2011 года с 156‑сильной версией этого мотора (Евро‑5) сигнал о растяжении цепи появился на пробеге 72 000 км. А редакционному Ситроену C4 2013 года выпуска (калужская сборка) уже дважды меняли цепь, хотя пробег немногим более 100 000 км. Так что обычная замена растянутой цепи ее модернизированной версией не гарантирует того, что проблема не повторится, причем совсем скоро. В идеале вместе с заменой цепи ГРМ нужно провести ревизию головки блока цилиндров с механической очисткой от нагара и заменой изношенных элементов.

Citroen С5 Aircross

Это самая новая модель на рынке, оснащенная мотором EP6 THP (150 л.с.). Фантастика! Путь 1000 км проделан со средним расходом 7,8 л/100 км. И это не фантазии бортового компьютера (он показывал даже меньше), а реальный расход — по чекам АЗС. Причем при почти полной загрузке и регулярных обгонах на трассе! По экономичности и своим динамическим возможностям EP6 можно поставить в один ряд с маздовским мотором Skyactiv. Правда, за японским двигателем не тянется столь длинный шлейф детских болезней.
